智能云灌溉系统

随着水资源、劳动力资源限制，作物种植管理的集中化、标准化的高效管理诉求呈日益彰显之势；作为种植、生产、养护的重要内容，灌溉过程管理实现“无人值守”越来越强烈！

“无人值守”的实现，是通过平台技术、网络通讯技术、自动化技术、手自一体技术实现集约化管理，多用户、多端口、分权限管理；统一的管控策略实现标准化高效操作，自动控制匹配实时反馈、实时采集、实时联动实现平台、PC端、移动端、现场以及人为干预操作的实时同步，从而达成“智能值守“的目标，实现无人工或少人工操作、作业标准、作业高效、管理精准；而作业过程的关联数据：采集来用以实时反馈以及联动操作的数据、作业过程操作记录，这些数据可以实时查看、实时反馈、实时联动、用以评判现场运作状态是否正常，历史数据的存储管理用以积累、优化管控策略，也是从半自动化→自动化→智能化逐渐过渡的依据和基础。

架构

$C:\Users\Asus\Desktop\123\11.png$

配置：

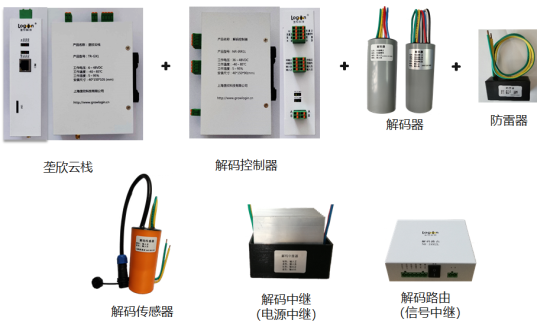

1、控制柜（云栈+解码控制器+电气配置+全彩触摸屏）

云栈，型号TR-GX1，一般置于泵房或电控柜附近，核心功能为：通讯功能、自动化脚本运行、RS232串口（扩展现场手动操作：设备控制按钮、数据查看、状态查看）、采集接口（标配雨水开关脉冲信号接口1个、流量管控脉冲信号接口1个、RS485传感器采集接口）、多线控制扩展接口、解码器控制接口、水泵联动接口；

解码控制器：型号NR-IRR1，通过RS485与云栈主机通讯，通过电力载波与田间解码器、解码传感器通讯，支持同时控、采设备100个，最远设备距离支持2.5KM；控制电磁阀支持直流脉冲电磁阀；采集支持0-5V、4-20mA或RS485标准MODBUS协议传感器接口；

2、软件：

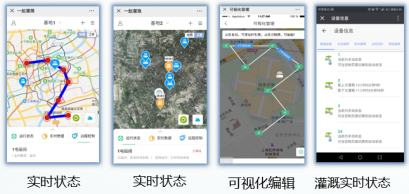

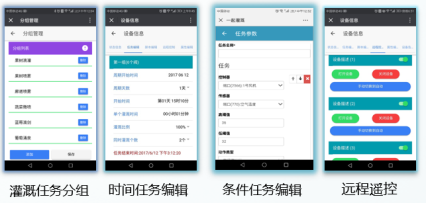

标配云平台架构应用软件Growlogin，PC端、移动端、现场屏幕手动操作实时同步；移动端微信公众号登录，IOS、安卓均适用，支持管理员微信账号绑定，实现微信账号直接登录，且可定制关键信息报警推送；

3、前端设备：

解码器，控制命令执行，NR-DeC1带1阀，NR-DeC2带2阀，实现电磁阀的自动化任务，解码器标准预留一路水表或压力采集，可根据需要扩展配置；

解码传感器，实时采集反馈，通过解码传感器(NR-DeS)执行采集命令，实时采集前端信息（田间环境、管路压力、流量等）用以实时反馈联动或数据积累；

4、一个控制器主机，支持同时连接100个设备，电磁阀、传感器均可，支持多级分叉串联；距离控制主机的控制或采集设备最远为2KM，增加隔离中继后，最远可至4.5KM，支持信号隔离中继以及电源隔离中继。

5、线缆应用为，1KM范围内支持1.5平线缆，超过1KM建议2.5平双绞线缆硬线（双绞BVS2*2.5mm²）。

软件系统：

1、控制器配套软件：Growlogin一起灌溉
